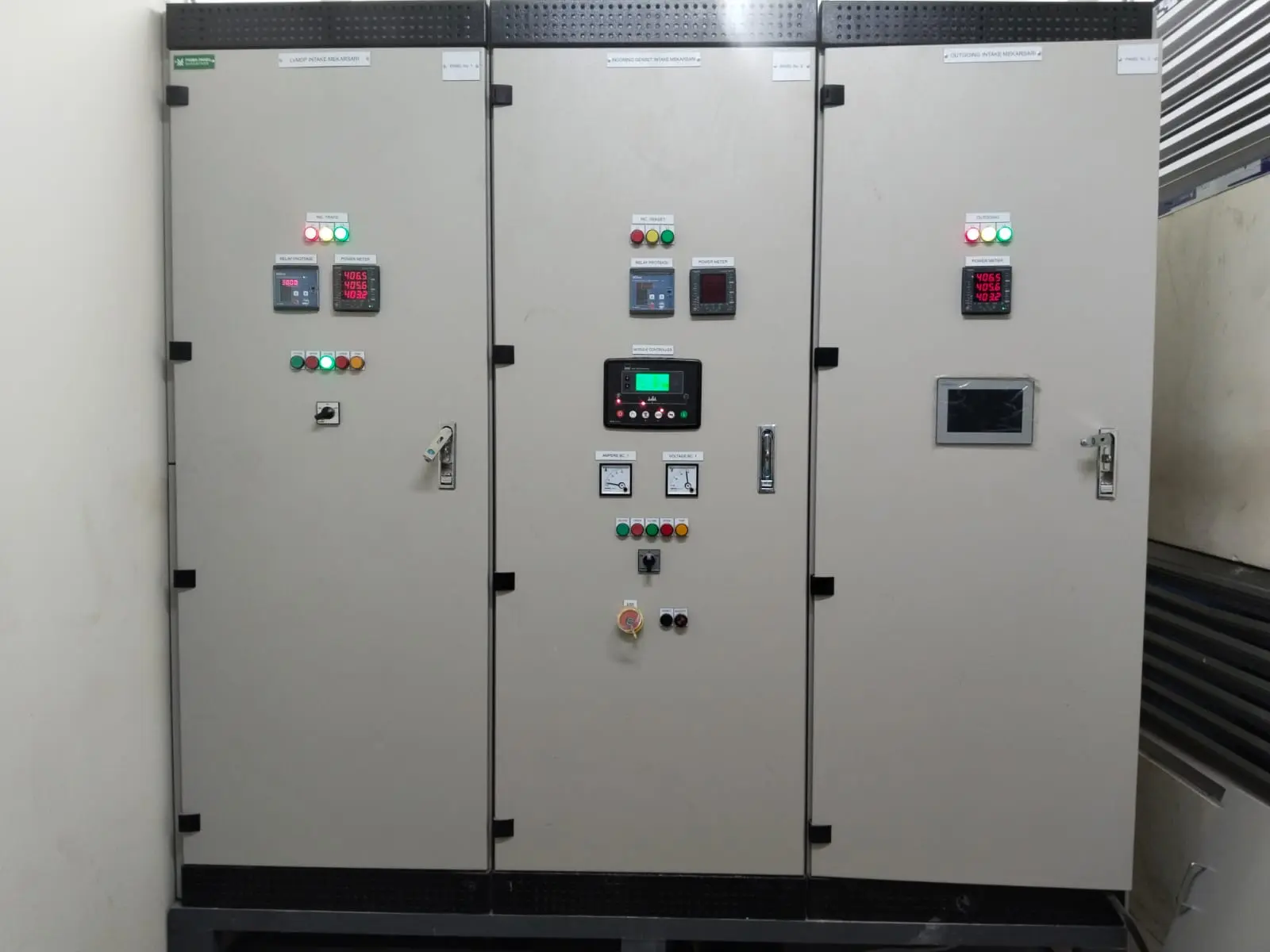

panel pompa blokset 2

Cara Kerja dan Manfaat Panel Pompa Otomatis untuk Aplikasi Air dan Limbah

Air adalah sumber kehidupan dan elemen krusial dalam berbagai aspek aktivitas manusia, mulai dari kebutuhan domestik, pertanian, hingga proses industri yang kompleks. Pengelolaan sumber daya air, baik air bersih maupun air limbah, memerlukan sistem pemompaan yang efisien dan andal. Pompa-pompa ini bertugas memindahkan air dari satu lokasi ke lokasi lain, mengisi tangki penyimpanan, menjaga tekanan dalam jaringan distribusi, atau menguras air limbah dari area penampungan. Namun, mengoperasikan pompa secara manual terus-menerus adalah tugas yang tidak praktis, tidak efisien, dan rentan terhadap kesalahan. Di sinilah Panel Pompa atau Panel Kontrol Pompa hadir sebagai solusi cerdas dan otomatis.

Panel Pompa adalah sebuah rakitan panel listrik yang dirancang khusus untuk mengendalikan, melindungi, dan mengotomatiskan operasi satu atau lebih pompa air. Ia berfungsi sebagai pusat kendali yang memastikan pompa bekerja sesuai kebutuhan, merespons perubahan level air atau tekanan secara otomatis, dan melindunginya dari kondisi operasi yang dapat menyebabkan kerusakan. Dari sistem sederhana untuk pompa submersible di sumur rumah tangga hingga sistem multi-pompa kompleks untuk instalasi pengolahan air limbah (IPAL) skala besar atau sistem booster gedung bertingkat, Panel Pompa memainkan peran vital dalam memastikan manajemen air yang efektif dan efisien.

Memahami cara kerja Panel Pompa otomatis, komponen utamanya, dan manfaat yang ditawarkannya sangat penting bagi insinyur, teknisi, manajer fasilitas, dan siapa saja yang terlibat dalam perancangan atau pengelolaan sistem pemompaan air bersih maupun air limbah. Panel ini tidak hanya menyederhanakan operasi tetapi juga mengoptimalkan penggunaan energi, memperpanjang umur pompa, dan meningkatkan keandalan sistem secara keseluruhan. Artikel ini akan mengupas tuntas dunia Panel Pompa, menjelaskan prinsip kerjanya, jenis-jenis kontrol otomatis yang umum digunakan, komponen kunci, manfaat signifikan, serta aplikasinya yang luas dalam sektor air dan air limbah.

Apa Itu Panel Pompa?

Panel Pompa, atau Panel Kontrol Pompa (Pump Control Panel), adalah sebuah sistem kontrol elektrikal yang terintegrasi dalam sebuah enclosure (kabinet) yang berfungsi untuk mengatur operasi motor listrik yang menggerakkan pompa air. Tujuan utamanya adalah mengotomatiskan fungsi start/stop pompa berdasarkan input dari sensor-sensor tertentu (seperti sensor level air, sensor tekanan, atau flow switch) dan memberikan proteksi elektrikal yang diperlukan untuk motor pompa.

Berbeda dengan starter motor biasa yang hanya menyediakan fungsi start/stop manual dan proteksi dasar, Panel Pompa dirancang dengan logika kontrol spesifik untuk aplikasi pemompaan. Logika ini memungkinkan panel untuk secara cerdas merespons kondisi sistem air, misalnya:

  • Menyalakan pompa saat level air di tangki penampungan turun di bawah batas minimum.
  • Mematikan pompa saat level air di tangki sudah mencapai batas maksimum.
  • Menyalakan pompa booster saat tekanan air di jaringan distribusi turun.
  • Mematikan pompa submersible jika level air di sumur terlalu rendah (proteksi dry running).
  • Mengoperasikan beberapa pompa secara bergantian (alternating) untuk pemerataan beban kerja dan keausan.

Panel Pompa dapat mengendalikan berbagai jenis pompa, termasuk pompa submersible (celup), pompa sentrifugal permukaan, pompa booster, pompa transfer, pompa jockey (untuk sistem fire hydrant), pompa air kotor (sewage pump), dan pompa drainase (dewatering pump).

Cara Kerja Panel Pompa Otomatis: Merespons Kebutuhan Sistem

Inti dari Panel Pompa otomatis adalah kemampuannya untuk membuat keputusan start/stop pompa tanpa intervensi manusia, berdasarkan kondisi aktual sistem air. Cara kerjanya bergantung pada jenis sensor dan logika kontrol yang digunakan. Beberapa skenario umum meliputi:

  1. Kontrol Berdasarkan Level Air (Level Control): Ini adalah aplikasi paling umum untuk pengisian tangki (misalnya, tangki atap/reservoir) atau pengurasan bak penampung (misalnya, bak penampung air limbah/sump pit).
    • Sensor: Menggunakan Pelampung (Float Switch), Elektroda Level (Water Level Control – WLC), Sensor Ultrasonik, atau Sensor Tekanan Hidrostatik.
    • Logika Pengisian Tangki: Ketika sensor mendeteksi level air turun di bawah titik setpoint rendah (Low Level), panel akan menyalakan pompa. Pompa akan terus berjalan hingga sensor mendeteksi level air mencapai titik setpoint tinggi (High Level), lalu panel akan mematikan pompa.
    • Logika Pengurasan Bak: Ketika sensor mendeteksi level air naik di atas titik setpoint tinggi (High Level), panel akan menyalakan pompa. Pompa akan terus berjalan hingga sensor mendeteksi level air turun ke titik setpoint rendah (Low Level), lalu panel akan mematikan pompa.
  2. Kontrol Berdasarkan Tekanan (Pressure Control): Umum digunakan pada sistem pompa booster untuk menjaga tekanan air yang konstan dalam jaringan pipa distribusi (misalnya, di gedung bertingkat) atau pada sistem sumur bertekanan.
    • Sensor: Menggunakan Sakelar Tekanan (Pressure Switch) atau Sensor Tekanan (Pressure Transducer).
    • Logika: Ketika sensor mendeteksi tekanan dalam sistem turun di bawah setpoint rendah (Cut-In Pressure), panel akan menyalakan pompa. Pompa akan berjalan hingga tekanan mencapai setpoint tinggi (Cut-Out Pressure), lalu panel akan mematikan pompa. Seringkali dikombinasikan dengan tangki tekan (pressure tank) untuk mengurangi frekuensi start/stop pompa.
  3. Kontrol Berdasarkan Aliran (Flow Control): Digunakan untuk menyalakan pompa ketika ada aliran air yang terdeteksi (misalnya, saat keran dibuka) dan mematikannya saat aliran berhenti.
    • Sensor: Menggunakan Sakelar Aliran (Flow Switch).
    • Logika: Panel menyalakan pompa saat flow switch mendeteksi adanya aliran dan mematikannya setelah jeda waktu tertentu ketika aliran berhenti.
  4. Kontrol Multi-Pompa (Alternating/Lead-Lag): Pada sistem dengan dua pompa atau lebih untuk aplikasi yang sama (misalnya, pompa air limbah atau pompa booster), panel dapat diprogram untuk:
    • Alternating: Mengoperasikan pompa secara bergantian setiap siklus start/stop untuk menyeimbangkan jam kerja dan keausan antar pompa.
    • Lead-Lag: Mengoperasikan satu pompa (lead pump) untuk beban normal. Jika permintaan melebihi kapasitas satu pompa (misalnya, level air limbah naik sangat cepat atau tekanan turun drastis), panel akan menyalakan pompa kedua (lag pump) untuk membantu. Kedua pompa akan mati sesuai logika kontrol dasarnya.

Logika kontrol ini diimplementasikan menggunakan relay kontrol konvensional, modul kontrol pompa khusus, atau PLC (Programmable Logic Controller) di dalam panel.

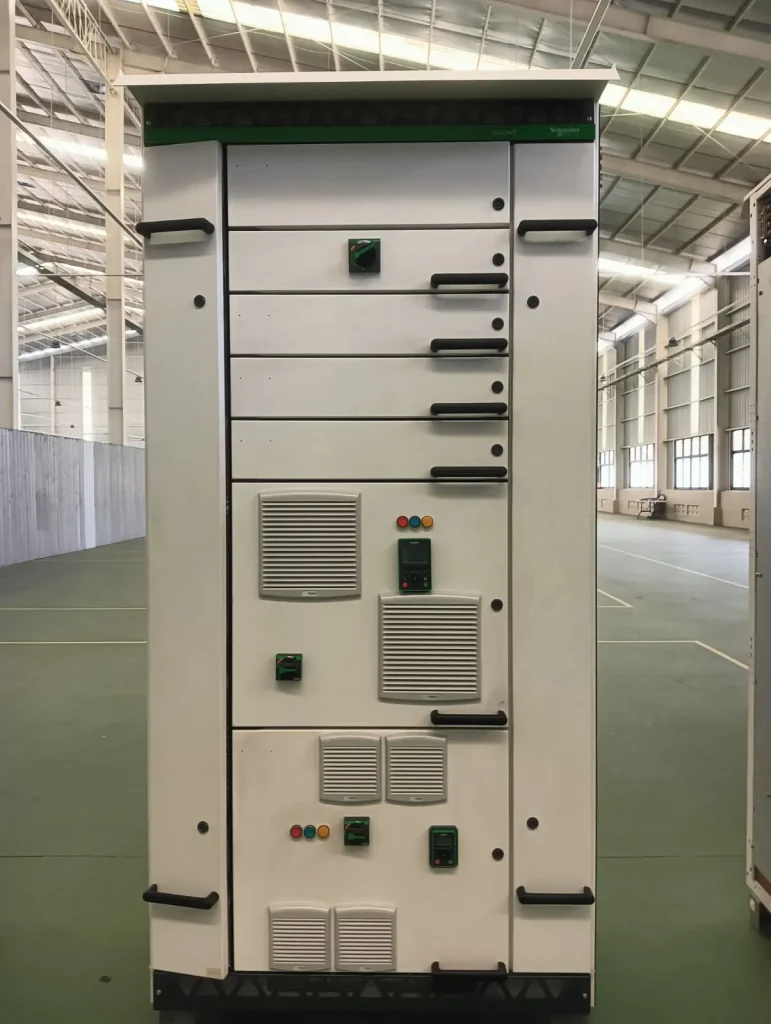

panel pompa blokset

Komponen Kunci dalam Panel Pompa

Mirip dengan panel kontrol lainnya, Panel Pompa terdiri dari beberapa komponen elektrikal dan kontrol esensial:

  1. Enclosure/Kabinet: Melindungi komponen internal dari lingkungan. Material (logam, polikarbonat) dan rating IP dipilih berdasarkan lokasi instalasi (indoor/outdoor, lembab, korosif).
  2. Sakelar Pemisah Utama (Main Disconnect Switch) / Pemutus Sirkuit (Main Circuit Breaker): Mengisolasi seluruh panel dari sumber daya untuk pemeliharaan yang aman.
  3. Kontaktor Motor: Sakelar utama yang menyambung dan memutus daya ke motor pompa berdasarkan sinyal kontrol.
  4. Relay Beban Lebih (Overload Relay): Melindungi motor pompa dari kerusakan akibat arus berlebih (overload). Tipe elektronik seringkali lebih disukai karena akurasi dan fitur tambahan.
  5. Proteksi Hubung Singkat: Menggunakan sekering atau pemutus sirkuit (MCB/MCCB) untuk melindungi dari arus hubung singkat.
  6. Logika Kontrol: Ini bisa berupa:
    • Relay Kontrol Konvensional: Untuk logika sederhana (misalnya, kontrol level dengan float switch).
    • Modul Kontrol Pompa Khusus: Perangkat elektronik terprogram yang dirancang spesifik untuk aplikasi pompa, seringkali sudah memiliki input untuk sensor level/tekanan dan logika alternating/lead-lag bawaan.
    • PLC (Programmable Logic Controller): Untuk sistem yang lebih kompleks, memerlukan fleksibilitas pemrograman tinggi, atau integrasi dengan sistem otomasi lain.
  7. Transformator Kontrol (jika diperlukan): Menyediakan tegangan rendah untuk rangkaian kontrol.
  8. Terminal Input Sensor: Titik koneksi untuk sensor level, tekanan, atau aliran.
  9. Antarmuka Operator:
    • Sakelar Selektor: Untuk memilih mode operasi (Manual/Hand, Off, Auto).
    • Tombol Tekan: Untuk start/stop manual.
    • Lampu Indikator: Menunjukkan status (Power On, Pump Running, Fault/Trip, Level High/Low).
    • (Opsional) HMI (Human-Machine Interface): Layar sentuh untuk visualisasi, pengaturan parameter, dan diagnostik pada sistem yang lebih canggih.
  10. Proteksi Tambahan (Opsional):
    • Proteksi Dry Running: Menggunakan sensor level khusus, probe konduktivitas, atau pemantauan arus/faktor daya motor untuk mendeteksi kondisi pompa berjalan tanpa air dan mematikannya.
    • Proteksi Fasa: Untuk motor tiga fasa.
    • Surge Protection Device (SPD): Melindungi dari lonjakan tegangan.

Manfaat Otomatisasi Menggunakan Panel Pompa

Mengotomatiskan sistem pemompaan dengan Panel Pompa memberikan banyak keuntungan dibandingkan operasi manual:

  • Efisiensi Operasi: Pompa hanya berjalan saat benar-benar dibutuhkan berdasarkan level atau tekanan aktual, menghindari pemborosan energi akibat operasi yang tidak perlu.
  • Konsistensi Kinerja: Menjaga level air atau tekanan dalam rentang yang diinginkan secara konsisten.
  • Perlindungan Pompa: Proteksi overload, dry running, dan proteksi elektrikal lainnya secara signifikan memperpanjang umur motor pompa dan mengurangi biaya perbaikan/penggantian.
  • Pengurangan Intervensi Manusia: Menghemat waktu dan tenaga kerja operator, serta mengurangi potensi kesalahan manusia.
  • Optimalisasi Sistem Multi-Pompa: Fitur alternating menyeimbangkan penggunaan pompa, sementara lead-lag memastikan kapasitas tambahan tersedia saat beban puncak tanpa perlu menjalankan semua pompa sepanjang waktu.
  • Keandalan Sistem: Otomatisasi memastikan respons cepat terhadap perubahan kondisi, menjaga ketersediaan air atau mencegah luapan air limbah.
  • Potensi Penghematan Air: Dengan kontrol yang lebih presisi, kebocoran atau penggunaan air berlebih dapat lebih mudah terdeteksi atau dicegah.
  • Kemudahan Integrasi: Panel dengan PLC atau modul komunikasi dapat diintegrasikan ke sistem monitoring pusat (SCADA/BMS) untuk pemantauan dan kontrol menyeluruh.

Baca juga Apa itu Panel Blokset? klik disini

Aplikasi Luas Panel Pompa dalam Manajemen Air dan Limbah

Panel Pompa Otomatis sangat vital dalam berbagai aplikasi yang berkaitan dengan air bersih dan air limbah:

  1. Pasokan Air Bersih:
    • Pompa Sumur Bor (Submersible/Jet Pump): Mengontrol pengisian tangki penyimpanan (reservoir) dari sumur secara otomatis berdasarkan level air di tangki.
    • Pompa Booster: Menjaga tekanan air yang stabil di jaringan distribusi gedung bertingkat, perumahan, atau area komersial. Panel mengontrol start/stop pompa booster berdasarkan tekanan di jaringan.
    • Pompa Transfer: Memindahkan air dari tangki bawah (ground tank) ke tangki atas (roof tank) di gedung-gedung.
  2. Pengelolaan Air Limbah (Wastewater Management):
    • Pompa Air Kotor (Sewage Pump / Effluent Pump): Menguras air limbah dari bak penampung (sump pit, septic tank, lift station) ke sistem pengolahan atau saluran pembuangan utama. Panel kontrol level mencegah luapan bak penampung.
    • Instalasi Pengolahan Air Limbah (IPAL / WWTP): Panel pompa mengontrol berbagai pompa dalam proses IPAL, seperti pompa influent, pompa lumpur (sludge pump), pompa resirkulasi, dan pompa effluent, seringkali terintegrasi dengan sistem kontrol proses keseluruhan.
    • Pompa Drainase (Dewatering Pump): Menguras air dari area galian konstruksi, basement, atau area rawan banjir secara otomatis.
  3. Sistem Irigasi: Mengontrol pompa untuk menyuplai air ke lahan pertanian berdasarkan jadwal atau sensor kelembaban tanah.
  4. Sistem Pemadam Kebakaran (Fire Hydrant/Sprinkler): Panel khusus (Fire Pump Controller) mengontrol pompa jockey untuk menjaga tekanan sistem dan pompa utama (listrik atau diesel) yang akan aktif saat tekanan turun drastis akibat aktivasi hydrant atau sprinkler. Panel ini harus memenuhi standar keselamatan kebakaran yang sangat ketat (misalnya, standar NFPA 20).
  5. Aplikasi Industri: Mengontrol pompa untuk sirkulasi air pendingin, transfer bahan kimia cair (dengan material panel dan sensor yang sesuai), atau proses industri lainnya yang melibatkan pemompaan fluida.

Tantangan dan Inovasi dalam Panel Pompa

Meskipun memberikan banyak manfaat, ada beberapa tantangan dalam implementasi Panel Pompa, seperti pemilihan sensor yang tepat untuk jenis cairan (air bersih vs. air limbah korosif/berlumpur), penentuan setpoint yang optimal, dan penanganan kondisi lingkungan yang keras. Inovasi terus berkembang untuk mengatasi tantangan ini:

  • Sensor Non-Kontak: Sensor ultrasonik atau radar untuk pengukuran level tanpa kontak langsung dengan cairan, cocok untuk air limbah.
  • Kontroler Cerdas: Modul kontrol pompa modern dengan algoritma canggih, kemampuan self-learning, diagnostik mandiri, dan komunikasi nirkabel.
  • Integrasi VFD: Penggunaan Variable Frequency Drive (VFD) yang terintegrasi dalam panel pompa memungkinkan kontrol kecepatan pompa yang presisi, menghasilkan penghematan energi signifikan terutama pada sistem dengan permintaan aliran/tekanan variabel, serta mengurangi stress mekanik pada pompa dan pipa (soft start/stop).
  • Pemantauan Jarak Jauh (Remote Monitoring): Menggunakan IoT untuk memantau status pompa dan panel dari mana saja melalui web atau aplikasi mobile, memungkinkan respons cepat terhadap masalah.

Solusi seperti Altivar VFD dari Schneider Electric sering diintegrasikan ke dalam panel pompa modern untuk mencapai efisiensi energi dan kontrol proses yang superior.

Kesimpulan: Otomatisasi Cerdas untuk Manajemen Air yang Efisien

Panel Pompa Otomatis adalah komponen krusial dalam hampir setiap sistem yang melibatkan pemindahan air bersih atau pengelolaan air limbah. Dengan kemampuannya untuk mengendalikan operasi pompa secara otomatis berdasarkan kondisi level atau tekanan, memberikan proteksi vital bagi motor pompa, dan mengoptimalkan kinerja sistem multi-pompa, panel ini menawarkan solusi yang efisien, andal, dan hemat biaya dibandingkan operasi manual.

Dari aplikasi sederhana di rumah tangga hingga sistem industri dan infrastruktur yang kompleks, manfaat otomatisasi yang diberikan oleh Panel Pompa sangat signifikan: penghematan energi, perpanjangan umur aset pompa, pengurangan kebutuhan intervensi operator, dan peningkatan keandalan sistem secara keseluruhan. Seiring kemajuan teknologi sensor, kontroler cerdas, dan integrasi VFD serta IoT, Panel Pompa terus berkembang menjadi solusi yang lebih canggih dan efisien.

Memilih, merancang, menginstal, dan memelihara Panel Pompa yang tepat adalah investasi penting untuk memastikan keberlanjutan dan efisiensi pengelolaan sumber daya air yang berharga. Dengan otomatisasi cerdas ini, kita dapat memastikan bahwa air mengalir ke tempat yang tepat, pada waktu yang tepat, dengan cara yang paling efisien dan andal.
