Panduan Lengkap Panel Listrik untuk Rumah Sakit

Dalam dunia medis, keandalan adalah segalanya. Setiap detik sangat berharga, dan setiap peralatan medis harus berfungsi sempurna. Namun, semua teknologi canggih itu tidak akan berarti tanpa adanya pasokan listrik yang stabil dan aman. Di sinilah peran krusial panel listrik untuk rumah sakit menjadi sorotan utama. Sistem ini bukan sekadar kotak pembagi daya, melainkan jantung dari seluruh operasional fasilitas kesehatan yang memastikan layanan pasien berjalan 24/7 tanpa gangguan.

Memahami kompleksitas sistem kelistrikan rumah sakit adalah langkah awal untuk menjamin keselamatan pasien dan kelancaran operasional. Berbeda dengan bangunan komersial biasa, rumah sakit memiliki kebutuhan daya yang sangat spesifik dan standar keamanan yang jauh lebih ketat. Oleh karena itu, pemilihan dan instalasi panel listrik yang tepat menjadi sebuah investasi vital yang tidak bisa ditawar. Artikel ini akan membahas secara mendalam semua yang perlu Anda ketahui tentang panel listrik khusus untuk lingkungan medis.

Mengapa Panel Listrik untuk Rumah Sakit Sangat Berbeda?

Rumah sakit adalah lingkungan yang unik dengan kebutuhan daya listrik yang sangat dinamis dan kritis. Kegagalan listrik, bahkan hanya sepersekian detik, dapat berakibat fatal. Misalnya, peralatan di ruang operasi, unit perawatan intensif (ICU), atau ventilator untuk pasien kritis harus terus menyala. Akibatnya, sistem kelistrikan di sini dirancang dengan tingkat redundansi dan keamanan yang berlapis.

Beberapa alasan utama mengapa sistem kelistrikannya berbeda antara lain:

• Beban Kritis: Banyak peralatan medis yang bersifat life-support (penunjang kehidupan).
• Sensitivitas Peralatan: Alat diagnostik seperti MRI dan CT Scan sangat sensitif terhadap fluktuasi tegangan.
• Operasional Non-Stop: Rumah sakit beroperasi 24 jam sehari, sehingga tidak ada toleransi untuk downtime.
• Regulasi Ketat: Standar keamanan kelistrikan untuk fasilitas kesehatan diatur secara ketat oleh pemerintah dan badan standar internasional.

Dengan demikian, merancang sistem kelistrikan rumah sakit membutuhkan pemahaman mendalam tentang pembagian beban, jalur darurat, dan sistem proteksi yang andal.

Jenis-Jenis Panel Listrik Utama di Rumah Sakit

Sistem distribusi listrik di rumah sakit terbagi menjadi beberapa panel utama yang masing-masing memiliki fungsi spesifik. Pembagian ini bertujuan untuk mengisolasi beban, memudahkan pemeliharaan, dan memastikan pasokan daya ke area kritis tetap terjaga saat terjadi gangguan. Berikut adalah jenis-jenis panel listrik untuk rumah sakit yang paling umum.

1. Panel Utama (Main Distribution Panel – MDP)

Panel MDP adalah titik sentral dari mana semua listrik didistribusikan ke seluruh bangunan rumah sakit. Panel ini menerima daya langsung dari sumber utama, seperti PLN, dan kemudian membaginya ke panel-panel sekunder.

Fungsi utamanya adalah sebagai pusat kontrol dan proteksi. Di dalam MDP, terdapat pemutus sirkuit utama (Main Circuit Breaker) yang mampu memutus seluruh aliran listrik ke gedung jika terjadi masalah serius seperti korsleting atau beban berlebih. Selanjutnya, panel ini menjadi titik awal pembagian jalur listrik normal dan jalur darurat.

2. Panel Sub-Distribusi (Sub-Distribution Panel – SDP)

Setelah dari MDP, listrik dialirkan ke beberapa Panel Sub-Distribusi (SDP). Panel-panel ini biasanya ditempatkan di setiap lantai atau setiap zona/wing bangunan. Fungsi SDP adalah membagi lagi daya listrik untuk area yang lebih kecil, seperti beberapa ruangan atau untuk satu jenis kebutuhan spesifik.

Sebagai contoh, mungkin ada SDP khusus untuk lantai 3 yang melayani ruang rawat inap, atau SDP yang didedikasikan hanya untuk peralatan dapur di area gizi. Penggunaan SDP membuat manajemen listrik lebih terorganisir dan memudahkan pelacakan jika terjadi gangguan di area lokal.

3. Panel ATS (Automatic Transfer Switch) dan AMF (Automatic Main Failure)

Ini adalah komponen paling krusial dalam sistem kelistrikan rumah sakit. Panel ATS/AMF berfungsi sebagai “otak” dari sistem daya darurat.

• Panel AMF: Secara otomatis menyalakan genset ketika mendeteksi kegagalan pasokan listrik dari PLN.
• Panel ATS: Setelah genset menyala dan stabil, panel ini akan secara otomatis memindahkan jalur suplai listrik dari PLN ke genset.

Proses ini terjadi dalam hitungan detik, sehingga peralatan di jalur prioritas tetap mendapatkan daya tanpa jeda yang signifikan. Ketika listrik PLN pulih, ATS akan memindahkan kembali koneksi ke sumber utama dan AMF akan mematikan genset. Keberadaan panel ini memastikan kontinuitas daya untuk area-area paling vital.

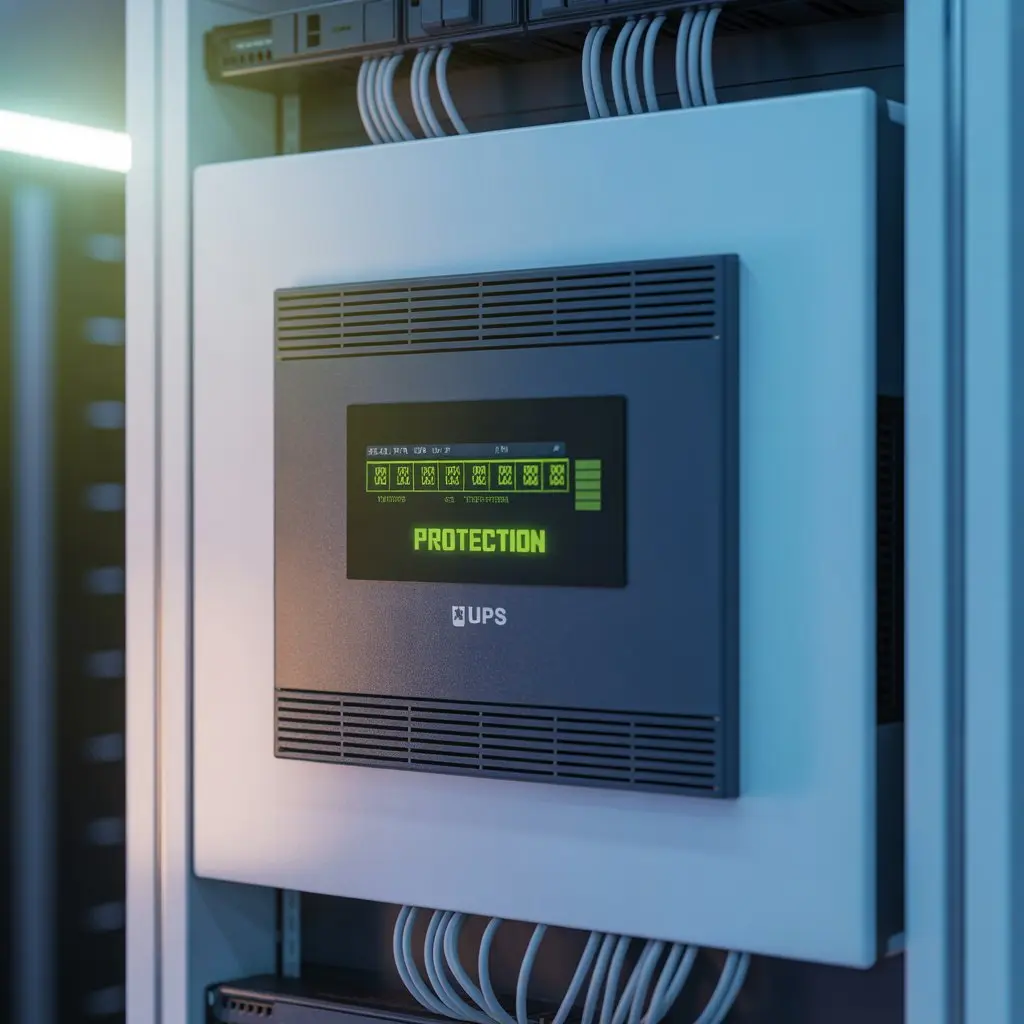

4. Panel UPS (Uninterruptible Power Supply)

Meskipun ATS dan genset bekerja cepat, masih ada jeda waktu beberapa detik saat perpindahan daya. Untuk peralatan yang sama sekali tidak boleh mati, seperti komputer di ruang server atau ventilator di ICU, jeda ini tidak dapat ditoleransi. Di sinilah Panel UPS berperan.

Panel UPS terhubung dengan baterai berkapasitas besar yang memberikan daya instan tanpa jeda sama sekali (zero downtime). UPS menjadi jembatan antara saat listrik PLN padam dan saat genset mengambil alih. Biasanya, UPS hanya menyuplai daya untuk sirkuit paling kritis selama beberapa menit hingga jam, tergantung kapasitas baterai.

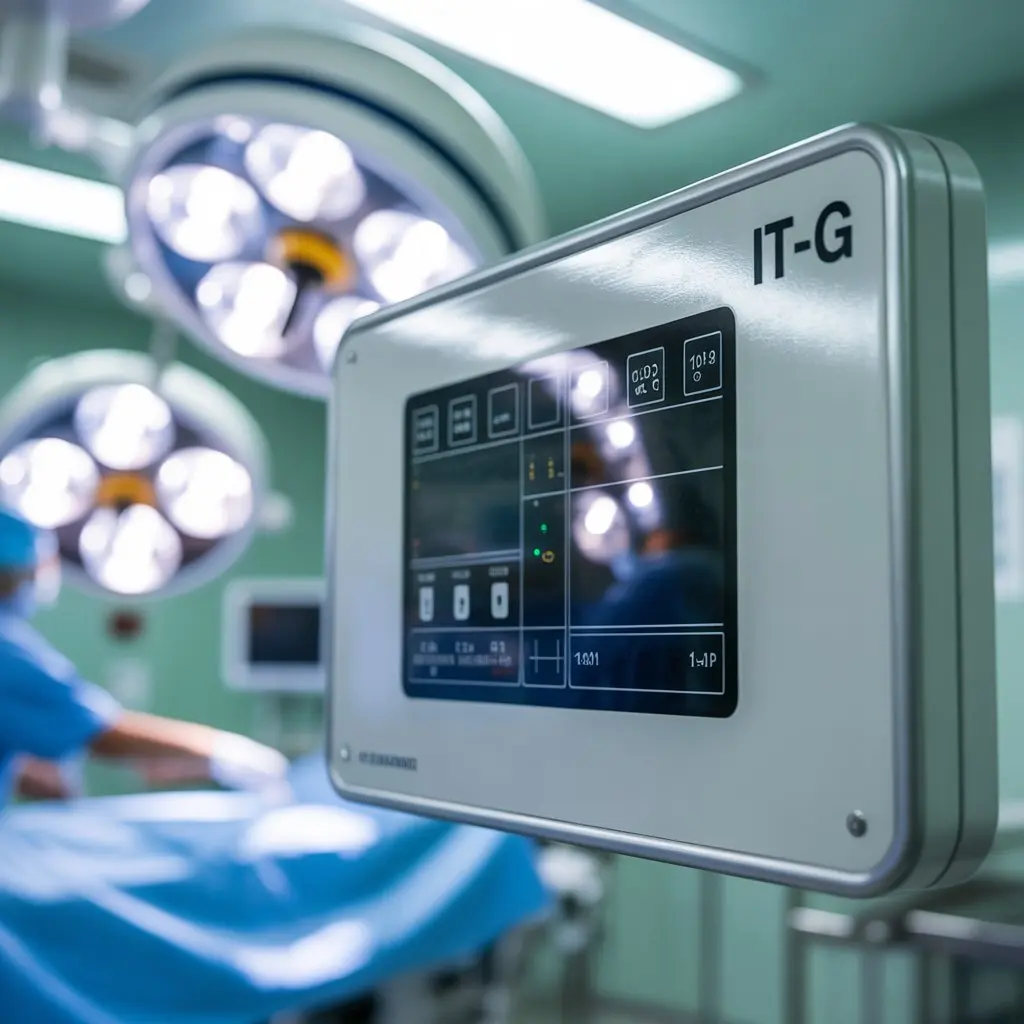

5. Panel Isolasi Ruang Operasi (IT-G)

Ruang operasi dan area medis kritis lainnya memiliki persyaratan keamanan listrik yang paling tinggi. Di area ini, risiko sengatan listrik mikro (microshock) pada pasien sangat berbahaya. Oleh karena itu, digunakan sistem kelistrikan khusus yang disebut “Sistem IT Terisolasi”.

Panel isolasi ini memastikan bahwa sirkuit listrik di ruang operasi tidak terhubung langsung ke tanah (grounding). Akibatnya, jika terjadi sentuhan pertama pada kabel bertegangan, arus tidak akan mengalir melalui tubuh pasien atau staf medis. Panel ini juga dilengkapi dengan Line Isolation Monitor (LIM) yang akan memberikan peringatan jika terjadi kebocoran arus, sebelum menjadi berbahaya.

Standar Keamanan yang Wajib Dipenuhi

Merancang dan memasang panel listrik untuk rumah sakit harus mematuhi standar keamanan yang ketat untuk melindungi pasien, staf, dan peralatan. Di Indonesia, standar utama yang menjadi acuan adalah PUIL (Persyaratan Umum Instalasi Listrik).

Selain itu, ada beberapa standar internasional yang sering dirujuk, seperti yang dikeluarkan oleh International Electrotechnical Commission (IEC). Berikut adalah beberapa poin keamanan kunci:

• Sistem Pembumian (Grounding) yang Tepat: Semua bagian logam yang tidak bertegangan pada panel dan peralatan harus terhubung ke sistem grounding yang andal untuk mencegah risiko sengatan listrik.
• Proteksi Arus Bocor: Penggunaan ELCB (Earth Leakage Circuit Breaker) atau RCBO (Residual Current Breaker with Overload) wajib dipasang pada sirkuit non-kritis untuk proteksi terhadap arus bocor.
• Labeling yang Jelas: Setiap sirkuit di dalam panel harus diberi label yang jelas dan akurat. Label ini harus menunjukkan area atau peralatan mana yang disuplai oleh sirkuit tersebut. Hal ini sangat penting untuk kecepatan penanganan saat darurat atau pemeliharaan.
• Pemisahan Jalur Kabel: Kabel untuk sistem normal, darurat, dan data harus dipasang pada jalur atau rak kabel yang terpisah. Tujuannya adalah untuk mencegah interferensi elektromagnetik dan kerusakan fisik.
• Akses Terbatas: Ruang panel listrik harus merupakan area terbatas yang hanya dapat diakses oleh personel yang berwenang. Ruangan juga harus bersih, kering, dan memiliki ventilasi yang baik.

Untuk informasi lebih detail mengenai regulasi di Indonesia, Anda dapat merujuk pada artikel kami tentang standar instalasi listrik yang aman.

Pemeliharaan Rutin: Kunci Keandalan Jangka Panjang

Instalasi yang baik hanyalah langkah awal. Tanpa pemeliharaan rutin, keandalan sistem panel listrik untuk rumah sakit akan menurun seiring waktu. Debu, kelembapan, dan getaran dapat menyebabkan koneksi menjadi longgar atau komponen menjadi aus.

Jadwal pemeliharaan preventif harus mencakup:

1. Inspeksi Visual: Pemeriksaan rutin terhadap tanda-tanda kerusakan fisik, korosi, atau overheating (perubahan warna pada kabel atau komponen).
2. Pembersihan Panel: Membersihkan debu dan kotoran dari dalam panel secara berkala untuk mencegah korsleting dan panas berlebih.
3. Pengencangan Koneksi: Semua baut dan terminal koneksi kabel harus diperiksa dan dikencangkan sesuai torsi yang direkomendasikan. Koneksi yang longgar adalah penyebab umum kegagalan listrik.
4. Pengujian Fungsional: Melakukan tes rutin pada sistem ATS/AMF dan UPS untuk memastikan semuanya berfungsi dengan baik. Simulasi pemadaman listrik (dijadwalkan) adalah cara terbaik untuk menguji seluruh sistem darurat.
5. Thermal Imaging: Menggunakan kamera inframerah untuk mendeteksi titik panas (hotspots) pada panel yang tidak terlihat oleh mata telanjang. Titik panas ini merupakan indikasi awal adanya masalah koneksi atau komponen yang akan rusak.

Kesimpulan: Investasi Krusial untuk Keselamatan Pasien

Pada akhirnya, panel listrik untuk rumah sakit adalah fondasi tak terlihat yang menopang seluruh kegiatan pelayanan kesehatan. Sistem ini jauh lebih dari sekadar infrastruktur bangunan; ini adalah bagian integral dari sistem keselamatan pasien. Dari panel distribusi utama hingga panel isolasi di ruang operasi, setiap komponen harus dirancang, dipasang, dan dipelihara dengan standar tertinggi.

Memilih mitra yang kompeten dan berpengalaman dalam instalasi kelistrikan medis adalah keputusan bisnis yang sangat penting. Dengan sistem kelistrikan yang andal, rumah sakit dapat fokus pada misinya yang paling utama: memberikan perawatan terbaik dan menyelamatkan nyawa, dengan keyakinan bahwa fondasi operasional mereka aman dan terjamin.
