Panel Listrik Blokset Schneider dan Fungsinya

Panel Blokset Schneider

Panel listrik blokset Schneider merupakan solusi switchboard tegangan rendah (LV) yang dirancang khusus untuk distribusi daya dan pusat kendali motor dengan kapasitas hingga 7000A.

Sebagai produk unggulan dari Schneider Electric, panel blokset hadir dengan teknologi terdepan yang mengintegrasikan keamanan, keandalan, dan efisiensi dalam satu sistem panel listrik komprehensif.

Panel ini diproduksi sesuai spesifikasi pengguna oleh Schneider Electric atau mitra berlisensi resmi, menjamin standar kualitas tertinggi dalam setiap instalasi.

Dalam era industri yang semakin kompleks dan menuntut efisiensi energi, panel listrik blokset Schneider menjadi komponen krusial dalam infrastruktur kelistrikan modern.

Artikel ini akan mengupas tuntas tentang apa itu panel listrik blokset Schneider, fungsi utamanya, spesifikasi teknis, serta keunggulan yang ditawarkan dibandingkan solusi panel listrik konvensional.

Baca Juga Panel Blokset dari Sumbernya

Apa itu Panel Listrik Blokset Schneider?

Panel listrik blokset Schneider adalah switchboard tegangan rendah modular yang dirancang dengan standar keamanan dan keandalan tertinggi untuk aplikasi distribusi daya dan kendali motor.

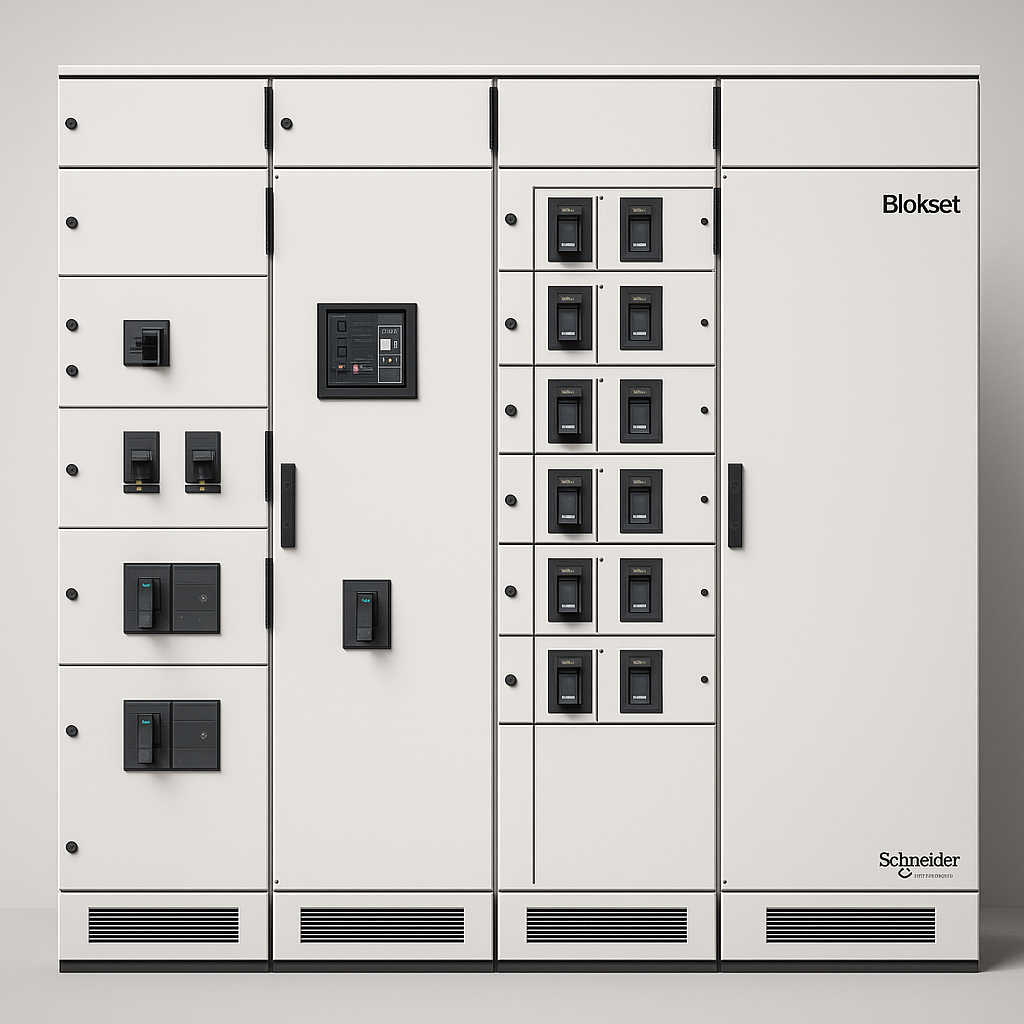

Panel Listrik Blokset Schneider

Sebagai bagian dari rangkaian produk SeT Series, panel ini menawarkan dependabilitas tinggi untuk kebutuhan distribusi listrik di berbagai sektor industri.

Blokset merupakan generasi terbaru panel listrik yang mengintegrasikan teknologi terdepan di kelasnya untuk kinerja maksimal.

Sistem ini dirancang dengan pendekatan modular, memungkinkan konfigurasi yang fleksibel sesuai kebutuhan spesifik setiap proyek. Struktur modularnya terdiri dari beberapa kompartemen terpisah yang meliputi:

  • Kompartemen switchgear
  • Kompartemen busbar (lebar 200mm) atau koneksi kabel (200/400 mm)
  • Kompartemen koneksi jika ada akses belakang
  • Kompartemen circuit breaker

Desain modular ini tidak hanya memudahkan instalasi dan pemeliharaan, tetapi juga memungkinkan ekspansi sistem di masa depan tanpa mengganggu operasi yang sedang berjalan.

Spesifikasi Teknis Panel Listrik Blokset Schneider

Panel listrik blokset Schneider hadir dengan spesifikasi teknis yang mumpuni untuk memenuhi kebutuhan distribusi daya dan kendali motor di lingkungan industri:

  • Tegangan Operasional: Hingga 690V
  • Rating Busbar Utama: Hingga 7000A
  • Rating Feeder Daya: Hingga 6300A
  • Kapasitas Kendali Motor: Hingga 250 kW
  • Standar Kepatuhan: IEC 61439-2
  • Perlindungan Internal Arc: Sesuai standar IEC 61641
  • Tingkat Perlindungan: IP30 hingga IP54 (tergantung konfigurasi)
  • Ketahanan Seismik: Sesuai standar IEEE 693

Spesifikasi teknis yang komprehensif ini menjadikan panel listrik blokset Schneider sebagai solusi ideal untuk berbagai aplikasi industri yang membutuhkan keandalan tinggi dan keamanan maksimal.

Fungsi Utama Panel Listrik Blokset Schneider

Panel listrik blokset Schneider memiliki beberapa fungsi utama yang menjadikannya komponen vital dalam sistem distribusi listrik modern:

1. Distribusi Daya Listrik

Fungsi primer panel listrik blokset Schneider adalah sebagai sistem distribusi daya listrik tegangan rendah. Panel ini menerima daya dari sumber utama (seperti transformer atau generator) dan mendistribusikannya ke berbagai beban atau peralatan dalam fasilitas industri.

Dengan kapasitas hingga 7000A, panel ini mampu menangani kebutuhan distribusi daya untuk fasilitas industri skala besar.

Sistem distribusi daya dalam panel blokset dirancang dengan redundansi dan keandalan tinggi, memastikan kontinuitas pasokan listrik bahkan dalam kondisi beban puncak atau situasi darurat.

Fitur perlindungan termal dan monitoring suhu real-time membantu mencegah kegagalan sistem akibat overheating.

2. Pusat Kendali Motor (Motor Control Center)

Selain distribusi daya, panel listrik blokset Schneider juga berfungsi sebagai pusat kendali motor yang terintegrasi. Fungsi ini memungkinkan pengendalian dan proteksi berbagai motor listrik dalam satu sistem terpadu.

Dengan kapasitas kendali motor hingga 250 kW, panel ini dapat mengakomodasi kebutuhan operasional motor-motor industri berukuran besar.

Sistem kendali motor dalam panel blokset dilengkapi dengan fitur-fitur canggih seperti:

  • Soft starter untuk mengurangi arus start motor
  • Variable Speed Drive (VSD) untuk kontrol kecepatan yang presisi
  • Proteksi beban lebih dan hubung singkat
  • Monitoring kondisi motor secara real-time
  • Sistem diagnostik untuk pemeliharaan prediktif

3. Proteksi Sistem Kelistrikan

Panel listrik blokset Schneider menyediakan proteksi komprehensif untuk sistem kelistrikan, melindungi peralatan dan personel dari berbagai risiko elektrikal. Sistem proteksi ini mencakup:

  • Perlindungan terhadap hubung singkat
  • Perlindungan terhadap beban lebih
  • Perlindungan terhadap kebocoran arus ke tanah
  • Perlindungan terhadap gangguan fase
  • Perlindungan terhadap tegangan lebih dan tegangan kurang
  • Perlindungan terhadap arc flash internal

Fitur perlindungan internal arc yang sesuai standar IEC 61641 memberikan keamanan tambahan bagi personel yang bekerja di sekitar panel, mengurangi risiko cedera akibat arc flash yang dapat terjadi selama gangguan elektrikal.

4. Monitoring dan Manajemen Energi

Dengan integrasi teknologi QR Code, panel listrik blokset Schneider menawarkan kemampuan monitoring dan manajemen energi yang canggih. Sistem ini memungkinkan akses cepat ke informasi penting seperti:

  • Pemeliharaan prediktif dengan pemantauan termal LV
  • Kuantitas dan material komponen
  • Agenda pemeliharaan preventif
  • Informasi sistem yang komprehensif

Teknologi QR Code ini memberikan kemudahan akses ke fitur pemantauan jarak jauh dan manajemen, serta wawasan pemeliharaan prediktif yang membantu mengoptimalkan kinerja sistem dan mencegah downtime yang tidak direncanakan.

Keunggulan Panel Blokset Schneider

Panel listrik blokset Schneider menawarkan berbagai keunggulan yang membuatnya menjadi pilihan utama untuk aplikasi distribusi daya dan kendali motor:

1. Keandalan Tinggi

Salah satu keunggulan utama blokset Schneider adalah tingkat keandalannya yang tinggi. Dirancang untuk operasi kontinyu dalam lingkungan industri yang menantang, panel ini menawarkan:

  • Toleransi downtime nol dan kemampuan mulai ulang cepat
  • Keandalan pada lingkungan yang keras
  • Desain yang teruji dan tersertifikasi sesuai standar internasional
  • Komponen berkualitas tinggi dengan umur pakai panjang

2. Efisiensi Energi

Panel blokset Schneider dirancang dengan fokus pada efisiensi energi, membantu mengurangi konsumsi listrik dan biaya operasional:

  • Optimalisasi dan peningkatan efisiensi dengan iPMCC (intelligent Power and Motor Control Center)
  • Sistem monitoring energi real-time untuk identifikasi area pemborosan
  • Komponen hemat energi yang mengurangi rugi-rugi daya
  • Faktor daya yang dioptimalkan untuk efisiensi maksimum

3. Keamanan Tinggi

Keamanan adalah prioritas utama dalam desain panel listrik blokset Schneider:

  • Perlindungan arc flash internal untuk keamanan personel
  • Pemantauan termal untuk mencegah kebakaran akibat overheating
  • Kompartementalisasi untuk isolasi gangguan
  • Sistem penguncian mekanis dan elektris untuk mencegah operasi yang tidak aman
  • Tingkat perlindungan IP yang dapat disesuaikan dengan lingkungan instalasi

4. Kemudahan Pemeliharaan

Panel listrik blokset Schneider dirancang untuk memudahkan pemeliharaan, mengurangi waktu dan biaya yang diperlukan untuk perawatan rutin:

  • Pemeliharaan prediktif dengan pemantauan termal LV
  • Akses mudah ke komponen internal melalui desain modular
  • Sistem diagnostik terintegrasi untuk identifikasi cepat masalah
  • Dokumentasi digital yang dapat diakses melalui QR code
  • Dukungan teknis dari jaringan mitra berlisensi Schneider Electric

5. Fleksibilitas dan Skalabilitas

Desain modular panel listrik blokset Schneider memberikan fleksibilitas dan skalabilitas yang tinggi:

  • Konfigurasi yang dapat disesuaikan dengan kebutuhan spesifik proyek
  • Kemampuan ekspansi untuk mengakomodasi pertumbuhan di masa depan
  • Integrasi mudah dengan sistem otomasi dan manajemen bangunan
  • Kompatibilitas dengan berbagai perangkat dan protokol komunikasi

Aplikasi Panel Listrik Blokset Schneider

Panel listrik blokset Schneider digunakan secara luas di berbagai sektor industri dan komersial yang membutuhkan distribusi daya dan kendali motor yang andal:

Industri

  • Pabrik manufaktur
  • Fasilitas pengolahan makanan dan minuman
  • Industri petrokimia dan minyak & gas
  • Industri pertambangan
  • Industri pulp dan kertas
  • Industri semen dan bahan bangunan

Sektor Komersial dan Infrastruktur

  • Pusat data dan fasilitas telekomunikasi
  • Rumah sakit dan fasilitas kesehatan
  • Bandara dan stasiun kereta
  • Pusat perbelanjaan dan gedung komersial
  • Stadion dan fasilitas olahraga
  • Universitas dan kampus pendidikan

Sektor Utilitas

  • Pembangkit listrik
  • Fasilitas pengolahan air dan air limbah
  • Stasiun pompa dan distribusi air
  • Sistem transportasi massal

Instalasi dan Pemeliharaan Panel Blokset

Untuk memastikan kinerja optimal dan umur pakai yang panjang, panel listrik blokset Schneider memerlukan instalasi dan pemeliharaan yang tepat:

Instalasi

Instalasi panel listrik ini harus dilakukan oleh teknisi berlisensi dengan mengikuti panduan dari Schneider Electric:

  1. Persiapan lokasi instalasi dengan mempertimbangkan persyaratan ruang dan lingkungan
  2. Pemasangan struktur dasar dan rangka panel
  3. Instalasi komponen internal sesuai dengan diagram skematik
  4. Koneksi kabel daya dan kontrol
  5. Pengujian dan komisioning sistem

Pemeliharaan Rutin

Program pemeliharaan rutin untuk panel listrik blokset Schneider meliputi:

  • Inspeksi visual berkala untuk mendeteksi tanda-tanda kerusakan atau penuaan
  • Pemeriksaan koneksi elektrikal untuk memastikan kekencangan yang tepat
  • Pembersihan komponen dari debu dan kontaminan
  • Pengujian fungsi perangkat proteksi
  • Pemantauan suhu komponen kritis
  • Analisis kualitas daya untuk mengidentifikasi masalah potensial

Kesimpulan

Panel listrik blokset Schneider merupakan solusi switchboard tegangan rendah yang komprehensif untuk kebutuhan distribusi daya dan kendali motor dalam aplikasi industri dan komersial. Dengan keandalan tinggi, efisiensi energi, keamanan maksimal, dan kemudahan pemeliharaan, panel ini menawarkan nilai tambah yang signifikan dibandingkan solusi panel listrik konvensional.

Integrasi teknologi canggih seperti pemantauan termal, QR code untuk akses informasi, dan sistem diagnostik terintegrasi menjadikan panel listrik blokset Schneider sebagai pilihan ideal untuk infrastruktur kelistrikan modern yang menuntut keandalan dan efisiensi tinggi.

Dengan dukungan dari jaringan mitra berlisensi Schneider Electric, pengguna dapat memperoleh solusi panel listrik yang disesuaikan dengan kebutuhan spesifik mereka, didukung oleh layanan purna jual dan dukungan teknis yang komprehensif.

Untuk informasi lebih lanjut tentang panel listrik blokset Schneider dan solusi distribusi daya lainnya, hubungi segera sales resmi dari panel maker bapak sri widodo di +62 812-8353-8593. Kunjungi juga situs resmi Schneider Electric Indonesia.
