Perbedaan Panel LVMDP, MDB, dan Sub Panel

Dalam setiap sistem kelistrikan, baik di bangunan industri, komersial, hingga panel listrik rumah, panel listrik distribusi memegang peranan sentral. Mereka adalah jantung yang mengatur aliran daya dari sumber utama ke setiap titik penggunaan. Namun, tidak semua panel distribusi diciptakan sama. Ada hierarki dan fungsi spesifik untuk berbagai jenis panel, yang paling umum adalah LVMDP (Low Voltage Main Distribution Panel), MDB (Main Distribution Board), dan Sub Panel atau panel sekunder.

Memahami perbedaan antara ketiganya sangat penting untuk perancangan, instalasi, dan pemeliharaan sistem kelistrikan yang efisien, aman, dan sesuai standar. Kesalahan dalam pemilihan atau penempatan panel dapat menyebabkan masalah serius, mulai dari inefisiensi energi hingga risiko kegagalan sistem. Artikel ini akan mengupas tuntas perbedaan, fungsi, dan aplikasi dari LVMDP, MDB, dan Sub Panel, memberikan panduan komprehensif untuk siapa saja yang terlibat dalam pengelolaan infrastruktur kelistrikan.

Panel LVMDP (Low Voltage Main Distribution Panel): Gerbang Utama Distribusi Daya

Panel listrik LVMDP adalah titik awal dalam sistem panel listrik distribusi tegangan rendah. LVMDP berfungsi sebagai gerbang utama yang menerima pasokan daya listrik dari sumber utama, seperti transformator step-down atau generator, sebelum mendistribusikannya ke seluruh fasilitas. Ini adalah panel utama yang mengelola daya masuk dengan kapasitas terbesar.

Fungsi Utama LVMDP:

• Penerimaan Daya: Menerima daya listrik dari sumber tegangan menengah yang telah diturunkan oleh transformator.
• Proteksi Utama: Melindungi seluruh instalasi dari gangguan besar seperti arus berlebih, korsleting, dan gangguan tanah melalui Air Circuit Breaker (ACB) atau Moulded Case Circuit Breaker (MCCB) berkapasitas tinggi.
• Distribusi Primer: Mendistribusikan daya ke main distribution board (MDB) atau langsung ke sub-panel yang lebih besar.
• Pengukuran dan Pemantauan: Dilengkapi dengan instrumen pengukuran untuk memantau parameter kelistrikan utama seperti tegangan, arus, daya, dan energi pada titik masuk utama.
• Isolasi Sistem: Menyediakan titik isolasi utama untuk seluruh sistem kelistrikan, memungkinkan pemadaman total untuk pemeliharaan atau darurat.

LVMDP biasanya ditemukan di fasilitas besar seperti pabrik, gedung perkantoran tinggi, pusat perbelanjaan, dan rumah sakit. Ukurannya cenderung besar dan dirancang untuk menahan arus hubung singkat yang tinggi.

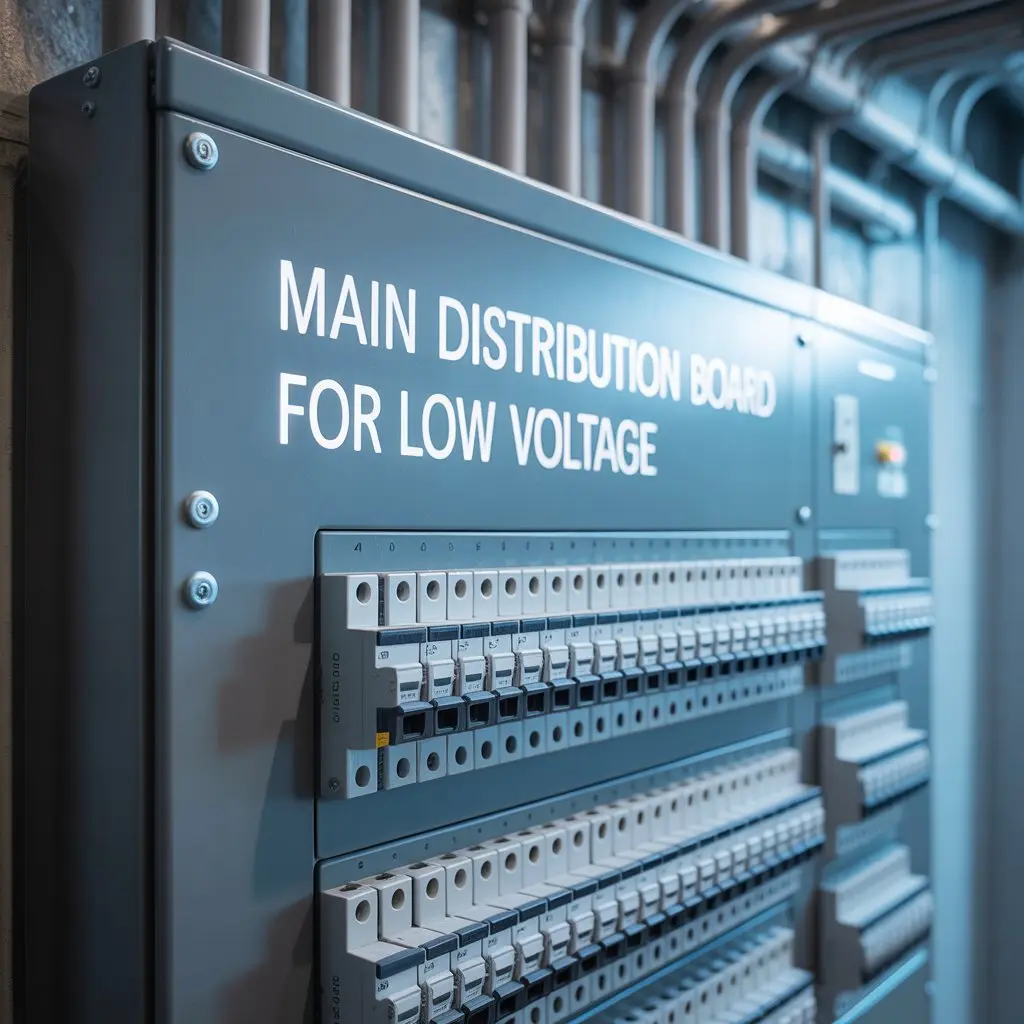

MDB (Main Distribution Board): Pusat Distribusi Sekunder

Main Distribution Board (MDB) adalah panel listrik distribusi yang menerima pasokan daya dari LVMDP (atau langsung dari sumber utama jika tidak ada LVMDP) dan mendistribusikannya ke berbagai sub-panel atau beban yang lebih besar di area tertentu. MDB berfungsi sebagai jembatan antara LVMDP dan panel sekunder yang lebih kecil.

Fungsi Utama MDB:

• Distribusi Sekunder: Menerima daya dari LVMDP dan mendistribusikannya ke beberapa sub-panel atau langsung ke beban-beban besar di area atau lantai tertentu.
• Proteksi Menengah: Menyediakan proteksi terhadap arus berlebih dan korsleting untuk sirkuit yang lebih kecil yang keluar dari MDB, biasanya menggunakan MCCB.
• Kontrol Area: Memungkinkan kontrol dan isolasi daya untuk area atau bagian bangunan tertentu, meminimalkan dampak gangguan pada area lain.
• Pengukuran Lokal: Beberapa MDB dilengkapi dengan alat ukur untuk memantau konsumsi daya di area yang dilayaninya.

MDB sering ditemukan di setiap lantai bangunan bertingkat, di area produksi yang berbeda dalam pabrik, atau di zona-zona tertentu dalam fasilitas besar. Ukurannya lebih kecil dari LVMDP tetapi lebih besar dari sub panel, dan dirancang untuk mengelola beban yang signifikan di area spesifik.

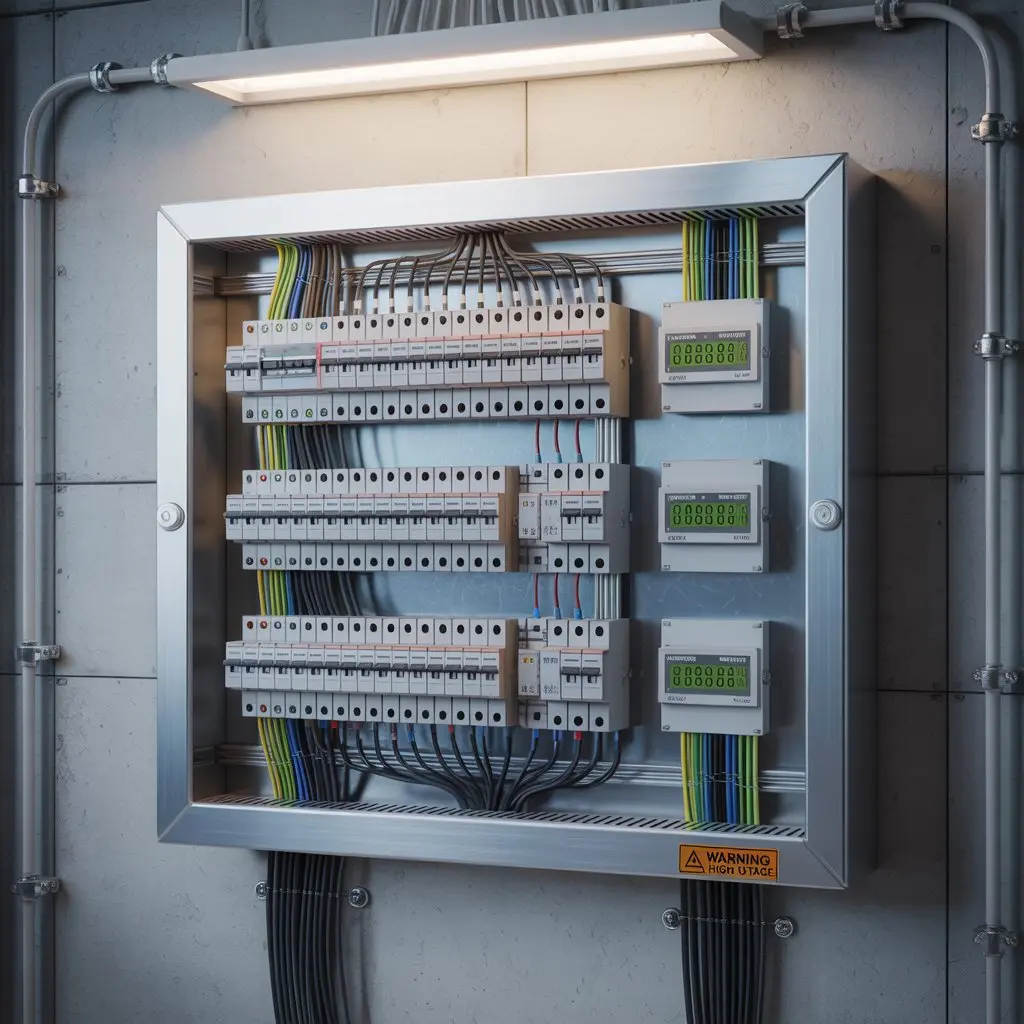

Sub Panel (Panel Sekunder): Distribusi Akhir ke Beban

Sub Panel, atau sering disebut panel sekunder, adalah panel listrik distribusi paling akhir dalam hierarki sistem kelistrikan. Panel ini menerima pasokan daya dari MDB (atau LVMDP jika tidak ada MDB) dan mendistribusikannya langsung ke beban-beban akhir seperti lampu, stop kontak, peralatan kecil, atau mesin individual. Sub panel adalah yang paling dekat dengan pengguna akhir dan sering ditemukan bahkan di panel listrik rumah.

Fungsi Utama Sub Panel:

• Distribusi Akhir: Mendistribusikan daya ke sirkuit-sirkuit akhir yang melayani beban-beban individual.
• Proteksi Sirkuit Akhir: Melindungi sirkuit individual dari arus berlebih dan korsleting menggunakan Miniature Circuit Breaker (MCB).
• Kontrol Lokal: Menyediakan titik kontrol lokal untuk mematikan atau menghidupkan sirkuit tertentu, misalnya untuk pemeliharaan atau keamanan.
• Fleksibilitas: Memungkinkan penambahan atau perubahan sirkuit dengan lebih mudah tanpa memengaruhi seluruh sistem.

Sub panel sangat umum di berbagai jenis bangunan, mulai dari panel listrik rumah tangga, kantor kecil, toko, hingga area spesifik di dalam pabrik. Ukurannya relatif kecil dan dirancang untuk kemudahan akses bagi pengguna atau teknisi untuk pemeliharaan rutin.

Perbandingan LVMDP, MDB, dan Sub Panel: Hierarki dan Peran

Untuk lebih memperjelas perbedaan antara panel listrik distribusi LVMDP, MDB, dan Sub Panel, mari kita bandingkan karakteristik utama, peran, dan lokasi umum mereka dalam sistem kelistrikan:

Fitur Kunci	LVMDP (Low Voltage Main Distribution Panel)	MDB (Main Distribution Board)	Sub Panel (Panel Sekunder)
Peran Utama	Gerbang utama distribusi daya	Distribusi daya sekunder ke area/zona	Distribusi daya akhir ke beban individual
Lokasi	Dekat sumber daya utama (trafo/generator)	Di setiap lantai/area besar dalam fasilitas	Dekat beban akhir (misal: panel listrik rumah)
Kapasitas Arus	Sangat Tinggi (ribuan Ampere)	Tinggi (ratusan hingga ribuan Ampere)	Rendah hingga Menengah (puluhan hingga ratusan Ampere)
Perangkat Proteksi	ACB (Air Circuit Breaker)	MCCB (Moulded Case Circuit Breaker)	MCB (Miniature Circuit Breaker)
Fungsi Proteksi	Proteksi utama seluruh instalasi	Proteksi sirkuit feeder dan area	Proteksi sirkuit akhir dan beban individual
Kontrol	Kontrol dan isolasi sistem utama	Kontrol dan isolasi area/zona	Kontrol dan isolasi beban lokal
Ukuran Fisik	Sangat Besar	Besar	Kecil
Aplikasi Umum	Industri besar, gedung pencakar langit, pusat data	Lantai gedung, area produksi pabrik, pusat perbelanjaan	Panel listrik rumah, kantor kecil, toko, mesin individual

Perbandingan ini menunjukkan bahwa ketiga jenis panel ini membentuk sebuah hierarki yang terstruktur, di mana LVMDP berada di puncak sebagai panel utama, diikuti oleh MDB yang mendistribusikan ke area yang lebih spesifik, dan diakhiri oleh Sub Panel sebagai panel sekunder yang melayani beban akhir. Setiap tingkatan memiliki peran dan karakteristik yang disesuaikan dengan kebutuhan distribusi daya pada level tersebut.

Pentingnya Pemilihan dan Instalasi Panel Listrik Distribusi yang Tepat

Memilih dan menginstal panel listrik distribusi yang tepat adalah investasi krusial yang berdampak langsung pada keamanan, efisiensi, dan keandalan seluruh sistem kelistrikan. Baik itu LVMDP, MDB, maupun panel sekunder seperti panel listrik rumah, setiap keputusan harus diambil dengan cermat.

Pemilihan Berdasarkan Kebutuhan dan Standar

• Analisis Beban: Lakukan analisis beban listrik secara menyeluruh untuk menentukan kapasitas yang dibutuhkan. Ini termasuk beban saat ini dan proyeksi pertumbuhan di masa depan.
• Lingkungan Instalasi: Pertimbangkan kondisi lingkungan tempat panel akan dipasang (misalnya, suhu, kelembaban, debu, potensi korosi) untuk memilih jenis enclosure dan material yang sesuai.
• Standar dan Regulasi: Pastikan panel yang dipilih memenuhi standar kelistrikan nasional dan internasional yang berlaku (misalnya, SNI, IEC, PUIL). Kepatuhan terhadap standar ini menjamin keamanan dan performa.
• Fitur Proteksi: Verifikasi bahwa panel dilengkapi dengan perangkat proteksi yang memadai, seperti circuit breaker (ACB, MCCB, MCB), proteksi arus bocor (ELCB/RCD), dan proteksi lonjakan tegangan (SPD), sesuai dengan tingkat hierarki panel.
• Kualitas Komponen: Pilih panel yang menggunakan komponen berkualitas tinggi dari produsen terkemuka. Kualitas komponen akan sangat memengaruhi umur pakai dan keandalan panel.

Instalasi oleh Profesional Berlisensi

Instalasi panel listrik distribusi harus selalu dilakukan oleh teknisi listrik yang memiliki kualifikasi dan lisensi yang sesuai. Kesalahan dalam instalasi dapat berakibat fatal, menyebabkan:

• Risiko Kebakaran: Pengkabelan yang salah atau koneksi yang longgar dapat menyebabkan panas berlebih dan memicu kebakaran.
• Kerusakan Peralatan: Tegangan yang tidak stabil atau proteksi yang tidak memadai dapat merusak peralatan listrik yang terhubung.
• Bahaya Sengatan Listrik: Instalasi yang tidak sesuai standar keamanan dapat membahayakan personel.
• Downtime Operasional: Kegagalan sistem akibat instalasi yang buruk dapat menyebabkan kerugian finansial yang signifikan bagi bisnis.

Aspek penting dalam instalasi meliputi pengkabelan yang rapi dan benar, grounding yang efektif, serta pengujian menyeluruh (komisioning) setelah instalasi selesai untuk memastikan semua sistem berfungsi dengan baik.

Pemeliharaan dan Pemecahan Masalah pada Panel Listrik Distribusi

Setelah panel listrik distribusi terpasang, baik itu LVMDP, MDB, maupun panel sekunder, pemeliharaan rutin menjadi kunci untuk memastikan operasional yang berkelanjutan, aman, dan efisien. Pemeliharaan yang teratur dapat mencegah masalah serius dan memperpanjang umur pakai peralatan.

Program Pemeliharaan Preventif

Program pemeliharaan preventif yang efektif untuk panel listrik distribusi harus mencakup:

• Inspeksi Visual: Lakukan pemeriksaan rutin untuk mendeteksi tanda-tanda kerusakan fisik, korosi, panas berlebih (discoloration pada kabel atau komponen), atau keberadaan hama.
• Pembersihan: Bersihkan debu dan kotoran yang menumpuk di dalam panel. Debu dapat menyebabkan isolasi menurun dan memicu korsleting atau panas berlebih.
• Pengencangan Koneksi: Periksa dan kencangkan semua sambungan terminal secara berkala. Koneksi yang longgar adalah penyebab umum panas berlebih dan kegagalan komponen.
• Pengujian Perangkat Proteksi: Uji fungsi circuit breaker (ACB, MCCB, MCB) dan perangkat proteksi lainnya secara berkala untuk memastikan mereka akan trip saat diperlukan. Ini sangat penting untuk keamanan.
• Termografi: Gunakan kamera termal untuk mengidentifikasi titik panas abnormal yang tidak terlihat secara visual. Titik panas ini seringkali mengindikasikan koneksi longgar atau beban berlebih.
• Pengujian Isolasi: Lakukan pengujian resistansi isolasi untuk memastikan integritas isolasi kabel dan komponen, mencegah kebocoran arus.
• Pencatatan dan Dokumentasi: Catat semua aktivitas pemeliharaan, hasil pengujian, dan setiap perubahan yang dilakukan. Dokumentasi yang baik sangat membantu dalam pemecahan masalah dan perencanaan pemeliharaan di masa depan.

Pemecahan Masalah Umum

Beberapa masalah umum yang mungkin terjadi pada panel listrik distribusi dan langkah pemecahan masalah dasarnya:

• Circuit Breaker Trip Berulang: Ini bisa disebabkan oleh beban berlebih, korsleting, atau gangguan tanah. Identifikasi sirkuit yang bermasalah, periksa beban yang terhubung, dan cari tanda-tanda korsleting. Jika masalah berlanjut, mungkin ada masalah dengan circuit breaker itu sendiri atau instalasi.
• Panas Berlebih pada Panel: Panas berlebih seringkali disebabkan oleh koneksi yang longgar, beban berlebih, atau ventilasi yang buruk. Periksa semua koneksi, pastikan beban tidak melebihi kapasitas panel, dan pastikan ventilasi panel tidak terhalang.
• Kegagalan Daya Sebagian atau Total: Periksa circuit breaker utama (ACB pada LVMDP, MCCB pada MDB) apakah ada yang trip. Periksa juga sumber daya masuk. Jika masalah tidak dapat diidentifikasi atau diperbaiki, segera hubungi teknisi listrik profesional.
• Indikator Tidak Berfungsi: Periksa lampu indikator dan sirkuit kontrolnya. Ini mungkin masalah sederhana seperti lampu yang putus atau masalah yang lebih kompleks pada sirkuit kontrol.

Penting untuk diingat bahwa pekerjaan pemeliharaan dan pemecahan masalah pada panel listrik distribusi harus selalu dilakukan oleh personel yang terlatih dan berkualifikasi, dengan mematuhi semua prosedur keselamatan yang relevan. Keselamatan adalah prioritas utama dalam menangani sistem kelistrikan.

Kesimpulan: Membangun Sistem Kelistrikan yang Efisien dan Aman

Memahami perbedaan antara LVMDP, MDB, dan Sub Panel adalah kunci untuk merancang, menginstal, dan memelihara sistem panel listrik distribusi yang efisien dan aman. Setiap jenis panel memiliki peran spesifik dalam hierarki distribusi daya, mulai dari panel utama yang menerima pasokan daya besar hingga panel sekunder yang mendistribusikan ke beban akhir, bahkan hingga ke panel listrik rumah.

Investasi pada panel yang tepat, instalasi oleh profesional berlisensi, dan program pemeliharaan rutin adalah langkah-langkah esensial untuk memastikan keandalan operasional, mengurangi risiko kegagalan, dan memperpanjang umur pakai seluruh infrastruktur kelistrikan Anda. Dengan pengetahuan ini, Anda dapat membuat keputusan yang lebih baik untuk kebutuhan kelistrikan Anda, baik untuk skala industri maupun residensial.

Jika Anda membutuhkan bantuan dalam perancangan, instalasi, atau pemeliharaan panel listrik distribusi untuk fasilitas Anda, jangan ragu untuk menghubungi tim ahli kami. Kami siap memberikan solusi kelistrikan yang terintegrasi dan sesuai dengan standar keamanan tertinggi. Pastikan sistem kelistrikan Anda berada di tangan yang tepat!
