Memahami komponen panel listrik dan fungsinya adalah langkah paling dasar sebelum seseorang masuk lebih jauh ke dunia instalasi, perakitan, maupun maintenance sistem kelistrikan. Baik untuk kebutuhan rumah, gedung komersial, maupun industri, panel listrik memegang peran sentral sebagai titik distribusi, kontrol, dan proteksi. Karena itu, mengenali isi panel listrik bukan hanya penting bagi teknisi, tetapi juga bagi pemilik proyek, tim procurement, dan pengelola fasilitas.
Pada praktiknya, banyak orang hanya mengenal panel listrik sebagai “kotak pembagi listrik”. Padahal, di dalamnya terdapat banyak komponen dengan fungsi yang berbeda-beda. Ada komponen yang berfungsi memutus arus saat terjadi gangguan, ada yang mengendalikan beban motor, ada pula yang hanya menjadi indikator visual kondisi panel. Ketika semua komponen ini dipilih dan dirangkai dengan tepat, panel listrik akan bekerja lebih aman, lebih rapi, dan lebih andal.

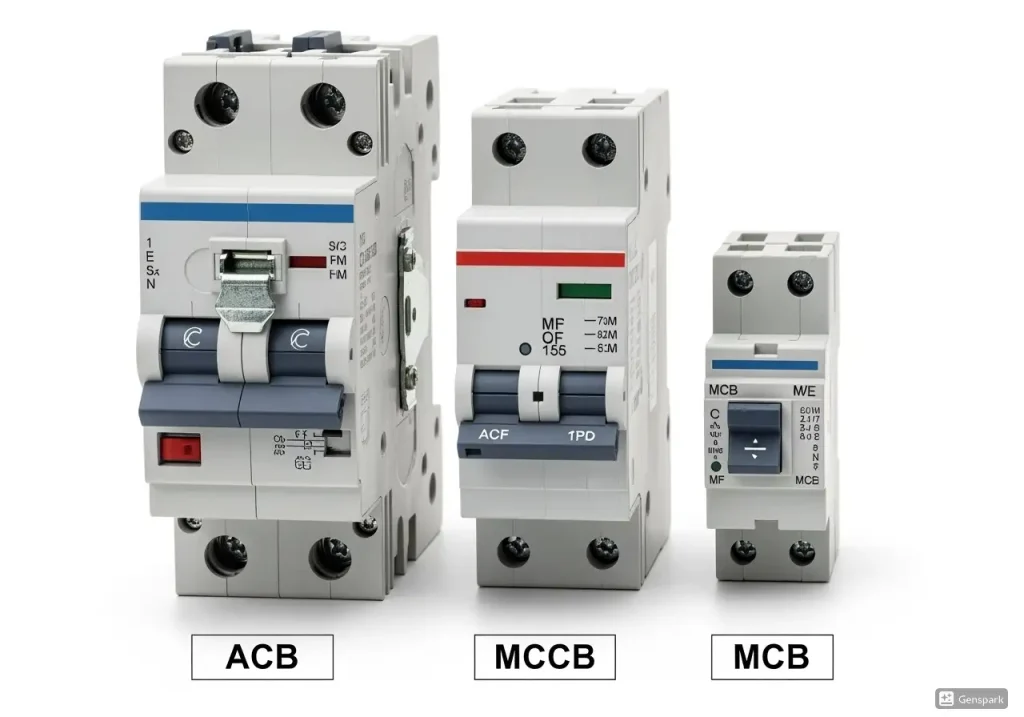

Komponen pertama yang paling umum ditemukan adalah MCB atau Miniature Circuit Breaker. Fungsi MCB adalah melindungi rangkaian dari arus lebih dan hubung singkat pada kapasitas kecil hingga menengah. Karena bentuknya ringkas dan mudah dipasang, MCB sering digunakan pada panel rumah, panel penerangan, dan panel cabang. Saat terjadi overload atau short circuit, MCB akan trip secara otomatis untuk memutus suplai listrik. Ini penting agar kabel dan peralatan di belakangnya tidak mengalami kerusakan lebih lanjut.
Berikutnya ada MCCB atau Molded Case Circuit Breaker. Secara prinsip, MCCB juga berfungsi sebagai pengaman, tetapi kapasitasnya jauh lebih besar dibanding MCB. MCCB lazim digunakan pada panel distribusi utama, panel LVMDP, atau feeder ke beban besar. Keunggulan MCCB terletak pada rating arus yang lebih tinggi, kemampuan breaking capacity yang lebih kuat, dan pada beberapa tipe, setting proteksinya bisa diatur. Itulah sebabnya MCCB sering dipilih untuk instalasi komersial dan industri yang membutuhkan sistem proteksi lebih serius.
Komponen ketiga adalah kontaktor. Jika MCB dan MCCB fokus pada proteksi, maka kontaktor lebih berperan dalam proses switching atau penyambungan-pemutusan beban secara elektromagnetik. Kontaktor sangat umum dipakai untuk mengendalikan motor, pompa, blower, dan beban induktif lainnya. Keunggulan kontaktor adalah ia dapat dioperasikan dari sinyal kontrol, sehingga memungkinkan sistem otomatis bekerja tanpa operator harus menekan sakelar utama secara manual terus-menerus. Dalam panel kontrol motor, kontaktor biasanya dipasangkan dengan overload relay agar proteksinya lebih lengkap.
Lalu ada relay, yaitu komponen yang berfungsi menerima sinyal listrik kecil untuk mengendalikan rangkaian yang lebih besar atau menjalankan logika tertentu. Relay banyak digunakan pada sistem otomasi, interlock, timer control, dan rangkaian proteksi. Di panel yang lebih modern, relay juga bisa berbentuk smart relay atau relay monitoring tegangan, arus, dan fasa. Kehadiran relay membuat panel lebih fleksibel, karena logika kerja sistem dapat diatur lebih presisi sesuai kebutuhan lapangan.
Komponen yang sering dianggap sederhana tetapi sangat penting adalah pilot lamp. Pilot lamp adalah lampu indikator yang memberi informasi visual cepat kepada operator. Misalnya, lampu merah menandakan fault, lampu hijau menunjukkan panel aktif, atau lampu kuning menandakan status standby. Walaupun kecil, pilot lamp membantu proses troubleshooting menjadi jauh lebih cepat karena teknisi bisa langsung melihat kondisi umum panel tanpa harus mengukur semuanya dari awal.

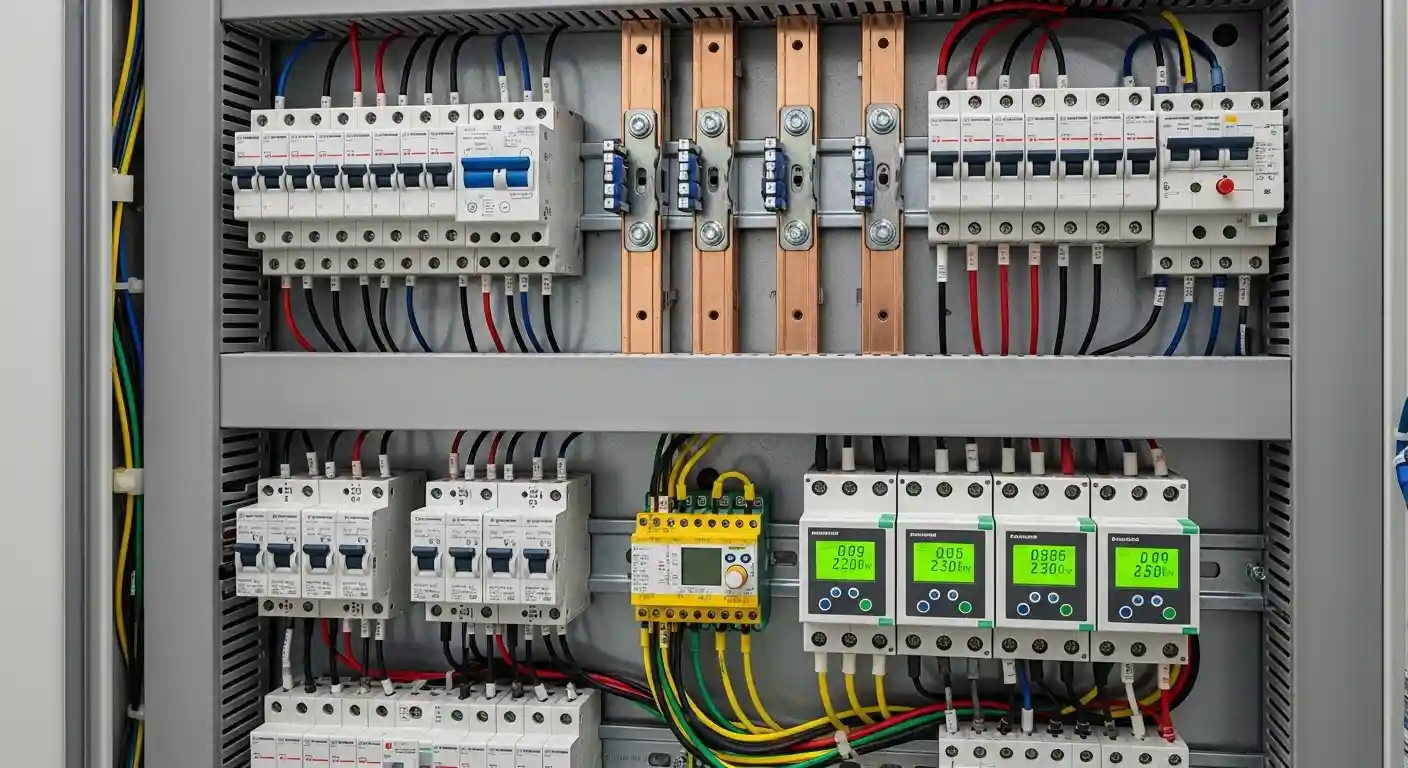

Selain lima komponen utama tadi, panel listrik biasanya juga dilengkapi terminal block, busbar, selector switch, push button, timer, meter digital, CT, hingga kabel dan ducting penataan. Semua bagian ini saling mendukung agar panel mudah dioperasikan, aman dirawat, dan rapi saat inspeksi. Panel yang baik bukan hanya bekerja, tetapi juga memudahkan identifikasi saat ada gangguan.
Bagi perusahaan yang ingin membangun sistem panel yang lebih tertata dan profesional, penting untuk tidak hanya fokus pada harga komponen. Kesesuaian rating, kualitas material, standar perakitan, dan kemudahan maintenance harus menjadi prioritas. Jika Anda sedang mencari referensi solusi panel yang lebih lengkap, Anda bisa melihat berbagai pembahasan teknis dan layanan di Blokset Schneider atau membaca panduan dasar tentang cara kerja panel listrik agar pemahaman Anda semakin utuh.
Pada akhirnya, mengenal komponen panel listrik dan fungsinya adalah fondasi dari semua pekerjaan kelistrikan. Tanpa pemahaman ini, perakitan panel akan mudah salah, proteksi bisa tidak sesuai, dan risiko gangguan meningkat. Semakin baik Anda memahami fungsi setiap komponen, semakin besar peluang Anda membangun sistem distribusi listrik yang aman, efisien, dan tahan lama.
